Konfigurasi awal Slackware

Oke, pertama kali yang diucapkan adalah SELAMAT ....!!! karena telah berhasil meng-install Slackware dengan sukses, dan kemudian mendapatkan prompt yang berkedip - kedip.
Tidak seperti distro linux yang lain, secara default Slackware booting pada runlevel 3 atau mode CLI.Jadi, apa yang akan kita lakukan sekarang ? Tentu saja, setting mesin kita agar dapat dipergunakan. Berikut hal yang sering saya lalukan bila untuk menyetting mesin Slackware. Disini saya menggunakan Slackware 13.37, untuk versi lainnya atau distro linux lain seharusnya settingan dasar ini dapat dilakukan.

Menambah User


Pada umumnya orang tidak akan menggunakan root account untuk pekerjaan sehari - hari. Jadi kita akan menambah user baru untuk pekerjaan sehari - hari, dan jika membutuhkan akses root dapat menggunakan su atau sudo. Pada terminal, kita masukkan perintah adduser ( untuk distro lain mungkin useradd ). Ikuti perintah sampai selesai.
Jika masih bingung, cek man page.



Basic Security

Ada 3 file yang perlu diedit yaitu hosts.allow, hosts.deny dan inetd.conf
Masuk ke directory etc
cd /etc

Backup file hosts.allow
cp hosts.allow hosts.allow.BAK

Edit file hosts.allow menggunakan editor favorit kalian, tambahkan baris
ALL : 127.0.0.1
ALL : 192.168.1.

 Dengan menambahkan baris ALL : 127.0.0.1, kita mengijinkan localhost untuk mengakses service pada mesin ini :) , dan baris ALL : 192.168.1. mengijinkan LAN untuk mengakses mesin ini (disini saya menggunakan jaringan 192.168.1.0 / 24).

 Edit file hosts.deny, tambahkan baris ALL : ALL yang berarti menolak akses untuk semua orang.
Arti dari konfigurasi kedua file diatas adalah akses untuk semua orang ditolak kecuali akses untuk orang yang terdapat di hosts.allow.

 Edit file inetd.conf, tambahkan tanda pagar (#) pada seluruh baris yang ada kecuali baris auth, yang digunakan untuk otentikasi.

Konfigurasi Audio

Pada Slackware 13.37 audio seharusnya sudah terdeteksi secara otomatis. Berikut langkah - langkah standar untuk setting audio
#alsaconf
#alsamixer
#alsactl store


Membuat database dari filesystem

Jalankan perintah updatedb, sehingga kita mempunyai index file yang terdapat dalam komputer.

X-Windows

Jalankan saja startx, pada Slakware 13.37 seharusnya sudah otomatis, kecuali jika kita membutuhkan driver dari pihak ketiga (jika video card-nya  ATI atau NVDIA). Untuk mengkonfigurasi video adapter jalankan perintah XOrg -configure  .

Mode GUI

Edit file "/etc/inittab"  ganti default runlevel dari 3 (console) ke 4 (GUI). Jika ingin gonta-ganti dari  console ke GUI gunakan saja perintah init, dan asiknya tidak perlu reboot.

Rerunning Setup

Jika kita butuh untuk menjalankan kembali setup --untuk mengaktifkan script atau mengganti zona waktu, atau apalah terserah -- jalankan saja pkgtool sebagai root.,

Wildcard Masking...

Pada Cisco IOS, Wildcard masking sering digunakan untuk beberapa keperluan, diantaranya access-list. Access-list tidak menggunakan subnet mask, begitu juga beberapa routing protokol seperti EIGRP, OSPF. Jadi bagaimana kita menggunakan wildcard masking?
Untuk memahami cara kerja dan bagaimana kita menggunakannya, ada aturan dasarnya :
  • bit 0 -- nilai cocok
  • bit 1 -- nilai diabaikan
Kita akan bermain subnet mask 255.255.255.0 dan bilangan binari
Ini adalah oktet pertama dari subnet 255.255.255.0 dalam bentuk bilangan binari, seperti yang kita lihat semua bit bernilai 1 yang akan membuat bilangan 255.
subnet 255




Ini juga oktet pertama dari subnet mask 255.255.255.0, tetapi sekarang menggunakan bit wildcard
wildcard_subnet_255


Jadi, jika kita harus menggunakan wildcard, kita balikkan saja bitnya, dari "on" ke "off" atau dari 0 ke 1 begitu pula sebaliknya dari "off" ke "on" atau dari 1 ke 0.

Sudah jelas?
OK kita coba lagi dengan subnet mask 255.255.255.128, apa wildcardnya?
Saya hanya akan menunjukkan oktet ke 4 saja dalam bentuk binari.
128 = 10000000
Ini adalah oktet ke-empat (128) dalam bentuk bit, kita balikkan bitnya
??? = 01111111
nilai 01111111 sama dengan 127 dalam bentuk desimal.
Jadi subnet mask 255.255.255.128 akan menjadi 0.0.0.127 dalam bentuk wildcard.

 OK kita telah tahu bagaimana mencari wildcard masking, lalu  bagaimana menggunakannya?
Wildcard masking digunakan untuk :

1. Menentukan single host
Untuk menentukan single host, berarti setiap bit harus cocok dengan ip address. Bit yang mempunyai arti nilai cocok adalah bit 0. Sehingga wildcard mask untuk single host adalah 0.0.0.0

2. Menentukan subnet
Untuk subnet kita akan perlu untuk mencocokkan setiap bit pada bagian NETWORK.
contoh aja biar jelas, misalkan ip 192.168.1.125/25. Notasi CIDR /25 = 255.255.255.128 sehingga wildcard masknya adalah 192.168.1.125 0.0.0.127

3. Jarak ip address / block size
Aturan yang sama berlaku 0-nilai cocok, 1-abaikan. Jika kita punya ip address 172.16.0.1 sampai 172.16.1.255, bagaimana menentukan wildcard masknya?
Kita pecah oktet ketiga
172.16.0.x  ------- binari 00000000
172.16.1.x  ------- binari 00000001
Kita ingin mencocokkkan bit yang ke-23. Subnet untuk /23 adalah 255.255.254.0 maka wildcard masknya adalah 0.0.1.255

Keren kan?

Setting DHCP pada Router Cisco

Jika kita membuat jaringan LAN dengan 10 - 20 komputer, kita akan dengan mudah memberi ip address pada setiap komputer. Bayangkan jika jumlah komputernya ratusan atau ribuan ? Tentu akan melelahkan mengerjakan pekerjaan yang sama berulang - ulang , dan akan menghabiskan banyak waktu hanya untuk memberi ip address pada setiap komputer. Ada cara yang lebih mudah dan efisien, yaitu menggunakan DHCP.

Apa itu DHCP ?


DHCP atau Dynamic Host Configuration Protocol adalah protokol yang digunakan untuk memudahkan pemberian ip address dalam satu jaringan. Penjelasan detail lihat disini.

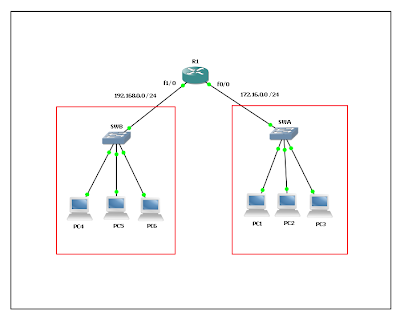

OK, cukup penjelasannya. Langsung saja praktek menggunakan gns3 dengan topologi jaringan seperti gambar dibawah ini...
topologi jaringan menggunakan DHCP
Langsung saja buka gns3, buat topologi seperti gambar diatas. Untuk PC menggunakan emulator vpcs. Ios c3640-jk9s-mz.124-16.bin

 Konfigurasi pada router R1

R1(config)#service dhcp
R1(config)#ip dhcp excluded-address 192.168.0.1
R1(config)#ip dhcp excluded-address 172.16.0.254
R1(config)#ip dhcp pool 0
R1(dhcp-config)#network 192.168.0.0 /24
R1(dhcp-config)#default-router 192.168.0.1
R1(dhcp-config)#exit
R1(config)#ip dhcp pool 1
R1(dhcp-config)#network 172.16.0.0 /24
R1(dhcp-config)#default-router 172.16.0.254
R1(dhcp-config)#exit
R1(config)#


catatan :
service dhcp: mengaktifkan fitur dhcp pada router
ip dhcp excluded-address (ip-address): ip yang tidak dialokasikan untuk client dhcp
ip dhcp pool (name): nama unik untuk DHCP server
network: ip addres yang dialokasikan untuk client dhcp

Selanjutnya kita akan menguji apakah server DHCP sudah berfungsi dengan benar atau tidak. Jalankan vpcs dan ketikkan dhcp pada prompt vpcs. Untuk lebih jelas perhatikan gambar - gambar dibawah ini.

setting dhcp di vpcs

Komputer belum mempunyai ip address
perintah dhcp di vpcs

Pada prompt vpcs, beri perintah dhcp,
dhcp works

Semua komputer telah mendapatkan ip address.

Soal Latihan Subnetting

Berikut ini soal latihan subnetting dan kunci jawabannya. Coba kerjakan dulu soalnya, baru periksa jawaban kalian dengan kunci jawabannya.

1. Berapa banyak subnet dan host per subnet yang bisa kita dapatkan dari network 192.168.226.0  255.255.255.248 ?
2. Berapa banyak subnet dan host per subnet yang bisa kita dapatkan dari network 172.23.0.0  255.255.255.224 ?
3. Cari broadcast address dari ip 192.168.240.0/26.
4. Cari broadcast address dari ip 172.27.219.64/26.
5. Carilah valid host pertama dari ip 172.19.53.195/28.
6. Cari broadcast address dari ip 172.22.54.0/23.
7. Cari broadcast address dari ip 172.20.255.0  255.255.255.0
8. Di subnet mana ip 10.30.135.180  255.255.240.0 berasal ?
9. Di subnet mana ip 10.73.186.238  255.255.240.0 berasal ?
10. Berapa banyak subnet dan host persubnet yang bisa kita dapatkan dari network 172.16.0.0  255.255.255.240 ?
11. Cari valid host terakhir dari ip 192.168.229.240  255.255.255.248.
12. Dari subnet mana ip 172.22.28.13/23 berasal ?
13. Berapa banyak subnet dan host persubnet yang bisa kita dapatkan dari network 172.17.0.0/23 ?
14. Carilah rentang Ip yang dapat digunakan dari network 172.26.116.140 /27.
15. Di subnet mana ip 172.16.86.156 berasal ?
16. Kamu ditugaskan mendisain suatu network dengan ip 172.21.0.0. Pemilik proyek meminta 27 subnet dengan jumlah host sampai 1300 tiap subnet. Subnet mana yang harus kamu gunakan ?
17. Cari rentang ip yang dapat digunakan dari network 172.17.113.11/23.
18. Cari valid host pertama dari network 172.18.79.83/23.
19. Cari rentang ip yang dapat digunakan dari network 172.24.220.206/28.
20. Cari valid host pertama dari network 172.24.82.248/23.

Jawaban :

1. 32 subnet dan 6 host
2. 2048 subnet dan 30 host
3. 192.168.240.63
4. 172.27.219.127
5. 172.19.53.193
6. 172.22.55.255
7. 172.20.255.255
8. 10.30.128.0
9. 10.73.176.0
10. 4096 subnet dan 14 host
11. 192.168.229.246
12. 172.22.28.0
13. 128 subnet dan 510 host
14. 172.26.116.129 sampai 172.26.116.158
15. 172.16.86.0
16. 255.255.248.0
17. 172.17.112.1 sampai 172.17.113.254
18. 172.18.78.1
19. 172.24.220.193 sampai 172.24.220.206
20. 172.24.82.1

CMIIW......

Cara Cepat Subnetting

Pada artikel ini telah di bahas cara subnetting menggunakan bilangan binari. Tetapi cara tersebut bukanlah cara yang cocok bagi setiap orang, berikut ini saya akan bagikan salah satu cara melakukan subnetting dengan cepat. Yang harus diingat adalah :
1. Kelas IP Address dan  subnet mask default-nya
2. Tabel di bawah ini
tabel cidr subnetting cepat






A. Mencari berapa banyak subnet dan host

Kita ambil ip 192.168.15.0/27 sebagai contoh, kita tahu 192.X.X.X adalah IP address Kelas C dengan subnet mask defaultnya 255.255.255.0 atau dalam format CIDR /24.
Untuk mencari jumlah subnet, bit subnet yang diberikan minus bit subnet default sehingga
27 - 24 = 3 (bit yang dipinjam). Maka  2 ^ 3 = 8 (Inilah jumlah subnet)
Untuk mencari jumlah host, 32 minus bit yang diberikan, sehingga 32 - 27 = 5.  Maka
(2 ^ 5 ) - 2 = 32 - 2 = 30 (Inilah jumlah host yang dapat digunakan).

contoh berikutnya:
172.23.14.0/28
Ini adalah Ip address kelas B, default subnet mask-nya adalah 16.
Untuk mencari subnet:
28 - 16 = 12 ---> 2^12 = 4096 (jumlah subnet)
Untuk mencari host :
32 - 28 = 4 ---> (2^4) - 2  = 16 -2 = 14 (jumlah host dalam setiap subnet)

satu contoh lagi ...
10.10.10.0/16
Jumlah subnetnya
16 - 8 = 8 ---> 2^8 = 256
Jumlah hostnya
32 - 16 = 16 ---> (2^16) - 2 =  65536 - 2 = 65534

B. Mencari network dan broadcastnya

Untuk mencari network address dan broadcast address dari ip yang diberikan, kita akan berkenalan dengan magic number. Magic number memberikan gambaran tentang subnet- subnet yang terdapat dalam ip address. Magic number dicari menggunakan rumus :

256 - subnet mask = magic number.

contoh :
128.0.0.0                               256 - 128 = 128
255.192.0.0                           256 - 192  = 64
255.255.240.0                        256 - 240 = 16
255.255.255.248                    256 - 248 = 8

Misalkan kita diberi ip address oleh ISP 192.12.180.15/28, berapa network address dan broadcastnya?
192.12.180.14/28  ---> format cidr, diubah dalam bentuk desimal sehingga menjadi

ip address 192.12.180.14
subnet mask 255.255.255.240

Karena ini adalah ip address kelas C, oktet yang penting adalah oktet keempat ( yang digaris bawahi dan berwarna merah).

langkah - langkahnya
1. Cari magic number --> 256 - 240 = 16.
2. Ambil oktet keempat dari ip address dan dibagi dengan magic number ---> 14 : 16 = 0,875
3. Ambil bilangan bulat hasil dari langkah 2, kalikan dengan magic number ---> 0 x 16 = 0.

Sehingga dari ip address 192.12.180.14/28, network addressnya adalah 192.16.180.0 dengan  broadcast address 192.12.180.15

Jika kita susun  dalam bentuk tabel
tabel ip






Contoh lagi...
IP address 172.21.98.116/23
Subnet masknya = /23 = 255.255.254.0

1. 256 - 254 = 2
2. 98 : 2 = 49
3. 2 x 49 = 98

 Sehingga network address kita 172.21.98.0 dengan broadcast address-nya 172.21.99.255
dalam bentuk tabel :
tabel ip




Ingat, untuk dapat melakukan subnetting dengan cepat diperlukan banyak latihan.
