Setting DHCP pada Router Cisco

Jika kita membuat jaringan LAN dengan 10 - 20 komputer, kita akan dengan mudah memberi ip address pada setiap komputer. Bayangkan jika jumlah komputernya ratusan atau ribuan ? Tentu akan melelahkan mengerjakan pekerjaan yang sama berulang - ulang , dan akan menghabiskan banyak waktu hanya untuk memberi ip address pada setiap komputer. Ada cara yang lebih mudah dan efisien, yaitu menggunakan DHCP.

Apa itu DHCP ?


DHCP atau Dynamic Host Configuration Protocol adalah protokol yang digunakan untuk memudahkan pemberian ip address dalam satu jaringan. Penjelasan detail lihat disini

OK, cukup penjelasannya. Langsung saja praktek menggunakan gns3 dengan topologi jaringan seperti gambar dibawah ini...
topologi jaringan menggunakan DHCP
Langsung saja buka gns3, buat topologi seperti gambar diatas. Untuk PC menggunakan emulator vpcs. Ios c3640-jk9s-mz.124-16.bin

Konfigurasi pada router R1

R1(config)#service dhcp
R1(config)#ip dhcp excluded-address 192.168.0.1
R1(config)#ip dhcp excluded-address 172.16.0.254
R1(config)#ip dhcp pool 0
R1(dhcp-config)#network 192.168.0.0 /24
R1(dhcp-config)#default-router 192.168.0.1
R1(dhcp-config)#exit
R1(config)#ip dhcp pool 1
R1(dhcp-config)#network 172.16.0.0 /24
R1(dhcp-config)#default-router 172.16.0.254
R1(dhcp-config)#exit
R1(config)#


catatan :
service dhcp: mengaktifkan fitur dhcp pada router
ip dhcp excluded-address (ip-address): ip yang tidak dialokasikan untuk client dhcp
ip dhcp pool (name): nama unik untuk DHCP server
network: ip addres yang dialokasikan untuk client dhcp

Selanjutnya kita akan menguji apakah server DHCP sudah berfungsi dengan benar atau tidak. Jalankan vpcs dan ketikkan dhcp pada prompt vpcs. Untuk lebih jelas perhatikan gambar - gambar dibawah ini.

setting dhcp di vpcs

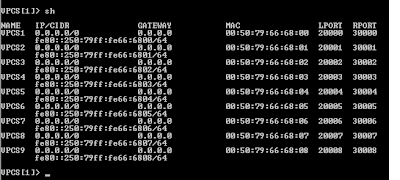

Komputer belum mempunyai ip address
perintah dhcp di vpcs

Pada prompt vpcs, beri perintah dhcp,
dhcp works

Semua komputer telah mendapatkan ip address.
